產品介紹

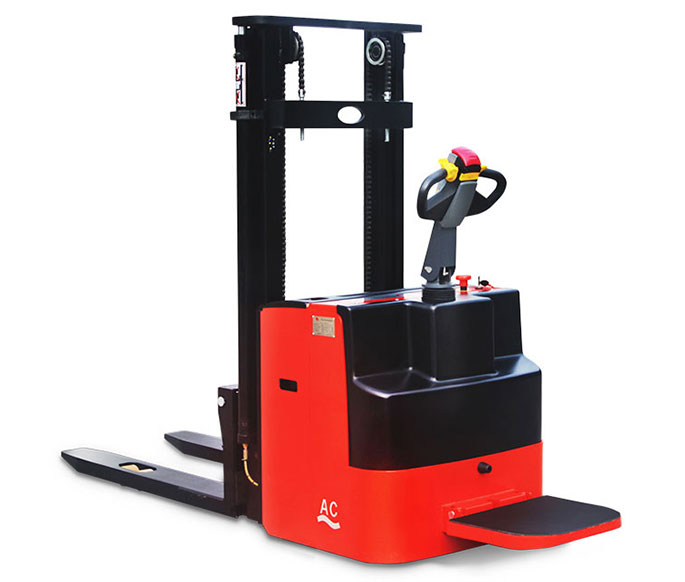

全電動升高車是以蓄電池為動力，液壓工作站提升，操縱手柄集中控制，站立式駕駛式，對成件托盤貨物進行裝卸、堆高、堆垛和短距離運輸作業的倉儲設備。
- ● 進口的電控系統反應靈敏，操控自如，可靠性高，具有再生制動、無級調速等功能；
- ● 大容量的牽引電池，充電方便快捷，電量持久；
- ● 性能優異的驅動輪，配置可靠的剎車系統。
產品參數
|
|
Model 型號 |
Unit 單位 |
CTQ20/25-N |
CTQ20/30-N |
CTQ20/33-N |
CTQ20/35-N |
CTQ20/40-N |
CTQ20/45-N |
CTQ20/50-N |
CTQ20/16-N |
||||||||||
|
主參數性能 Parameters |
Drive unit 動力裝置 |
|
Electric電動 |
|||||||||||||||||
|
Load Capacity 額定承載能力 |
Kg |
2000 |
2000 |
2000 |
||||||||||||||||
|
Load center 載荷中心距 |
mm |
500 |
500 |
500 |
||||||||||||||||
|
Mast form 門架結構形式 |
|
雙門架雙油缸 |
三級全自由門架 |
單門架 |
||||||||||||||||
|
Brake way制動方式 |
|
rebirth system moves再生制動+Electric at butterfly release 電磁失電制動 |
||||||||||||||||||
|
車輪和輪胎 Wheels and tyres |
Tyre type輪胎類型 |
|
Polyurethane 聚胺酯鐵芯輪 |
|||||||||||||||||
|
Front tyre dimensions 前輪尺寸 |
mm |
φ80×60 |
||||||||||||||||||
|
Rear tyre dimensions 后輪尺寸 |
mm |
φ130×55 |
||||||||||||||||||
|
Traction wheel 驅動輪 |
mm |
φ230×75
|
||||||||||||||||||
|
Wheels quantity front/rear(x=traction) 車輪數量,前輪/后輪(x=驅動輪) |
|
1x-4/2 |
||||||||||||||||||
|
尺寸 Dimensions |
Travel position tiller height 作業時操作舵離地高度 |
mm |
1050 |
|||||||||||||||||
|
Lift height貨叉最大離地高度 |
mm |
2520 |
3020 |
3320 |
3520 |
4000 |
4500 |
5000 |
1620 |
|||||||||||
|
Closed height 門架回落時高度 |
mm |
1830 |
2080 |
2230 |
2330 |
1920 |
2070 |
2220 |
2080 |
|||||||||||
|
Forks clearance from the ground 貨叉最小離地高度 |
mm |
85～90 |
||||||||||||||||||
|
Fork dimensions 貨叉尺寸 |
S/L1/E (mm) |
1150×160×65 |
||||||||||||||||||
|
Total length 總體長度 |
mm |
2630/2240 |
2640踏板展開/2250 |
2610 |
||||||||||||||||
|
Total width 總體寬度 |
mm |
850 |
||||||||||||||||||
|
Maximum forks width 貨叉外側距離 |
mm |
680 |
||||||||||||||||||
|
Forks inside width貨叉內側距離 |
mm |
360 |
||||||||||||||||||
|
Minimum turning radius 最小轉彎半徑 |
mm |
R1780 |
||||||||||||||||||
|
Minimum turning radius(Open pedal)最小轉彎半徑(打開踏板) |
mm |
R2180 |
||||||||||||||||||
|
|
直角堆垛通道寬度(1000X1000) |
mm |
2550/2900踏板開合 |
|||||||||||||||||
|
|
直角堆垛通道寬度(1200長X1000) |
mm |
2680/3030踏板開合 |
|||||||||||||||||
|
性能 Performance |
Lifting speed (lade/unlade) 提升速度(空/滿載) |
mm/s |
100/70 |
130/70 |
90/65 |
|||||||||||||||
|
Lowering speed(lade/unlade) 下降速度(空/滿載) |
mm/s |
≤500 |
||||||||||||||||||
|
Traction speed(lade/unlade) 行駛速度(空/滿載) |
Km/h |
6/5 |
||||||||||||||||||
|
Maximum grade ability (lade/unlade) 最大爬坡能力(空/滿載) |
％ |
15/6 |
||||||||||||||||||
|
重量 Weight |
Truck weight (without battery) 自重(不包括蓄電池) |
Kg |
760 |
795 |
815 |
730 |
850 |
870 |
890 |
670 |
||||||||||
|
Battery weight(±5％) 蓄電池重量(±5％) |
Kg |
220 |
||||||||||||||||||
|
電機、蓄電池 Motors Battery |
electrical engineering control system 行走電機控制系統 |
|
交流無級調速控制器 |
|||||||||||||||||
|
Traction motor驅動電機 |
KW |
1.5 |
||||||||||||||||||
|
Lift motor 提升電機 |
KW |
2.5 |
||||||||||||||||||
|
Battery volts/ampere 蓄電池電壓/容量 |
V/Ah |
2V×12/240 |
||||||||||||||||||
|
Battery Charger 蓄電池充電器 |
Input 輸入 |
AC V/Hz |
220V/50(60)HZ |
|||||||||||||||||
|
Output 輸出 |
DC V/A |
24V/30A |
||||||||||||||||||
